一、用途
適用于化工流程中輸送有腐蝕性粘度類似于水的液體。
?
二、特點

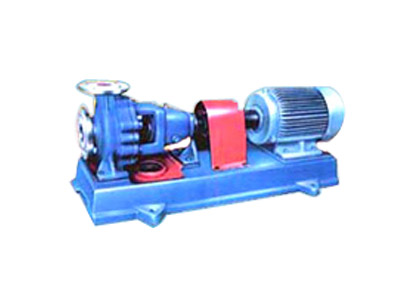

★IH化工泵為單級單吸懸臂式離心泵。其標記額定性能點和尺寸等都采用國際標準ISO2858-1975(E)。是機械工業部確定取代F型耐腐蝕離心泵的節能、更新換代產品。
★泵輸送介質的溫度一般為-20—150°C，必要時采用適當冷卻措施、輸送的介質溫度可更高。泵的最高工作壓力按16bar設計。
?
三、性能范圍
流量：1.6—400m3/h、揚程：5—125m
性能參數表
型號 | 流量m3/h | 揚程m | 轉速rpm | 功率N（kw) | 效率(%) | 允許汽蝕余量m | 軸功率 | 電機功率 | IH50-32-125 | 6.3 | 5 | 1450 | 0.19 | 按液體的比重和
?粘度選用 | 45 | 1 | IH50-32-160 | 8 | 0.34 | 40 | IH50-32-200 | 12.5 | 0.65 | 33 | IH50-32-250 | 20 | 1.27 | 27 | IH65-50-125 | 12.5 | 5 | 1450 | 0.31 | 55 | 1.2 | IH65-50-160 | 8 | 0.53 | 51 | IH65-40-200 | 12.5 | 0.93 | 46 | IH65-40-250 | 20 | 175 | 39 | IH65-40-315 | 32 | 3.3 | 33 | IH80-65-125 | 25 | 5 | 1450 | 0.53 | 64 | 1.4 | IH80-65-160 | 8 | 0.88 | 62 | IH80-50-200 | 12.5 | 1.49 | 57 | IH80-50-250 | 20 | 2.569 | 53 | IH80-50-315 | 32 | 5.067 | 43 | IH100-80-125 | 50 | 5 | 1450 | 0.92 | 74 | 1.7 | IH100-80-160 | 8 | 1.58 | 69 | IH100-65-200 | 12.5 | 2.5 | 68 | IH100-65-250 | 20 | 4.3 | 63 | IH100-65-315 | 32 | 7.5 | 58 | IH125-100-200 | 100 | 12.5 | 1450 | 4.66 | 73 | 2.2 | IH125-100-250 | 20 | 7.56 | 72 | IH125-100-315 | 32 | 12.82 | 68 | IH125-100-400 | 50 | 22.69 | 60 | IH150-125-250 | 200 | 20 | 1450 | 14.1 | 77 | 3.2 | IH150-125-315 | 32 | 23.2 | 75 | IH150-125-400 | 50 | 38.9 | 70 | IH200-150-250 | 400 | 20 | 1450 | 26.9 | 81 | 4.5 | IH200-150-315 | 32 | 44.1 | 79 | IH200-150-400 | 50 | 69.8 | 78 |
型號 | 流量
?m3/h | 揚程m | 轉速rpm | 功率N（kw) | 效率(%) | 允許汽蝕
?余量m | 軸功率 | 電機功率 | IH50-32-125 | 12.5 | 20 | 2900 | 1.33 | 按液體的比重和
?粘度選用 | 51 | 1.8 | IH50-32-160 | 32 | 2.37 | 46 | IH50-32-200 | 50 | 4.36 | 39 | IH50-32-250 | 80 | 8.25 | 33 | IH65-50-125 | 25 | 20 | 2900 | 2.2 | 62 | 2 | IH65-50-160 | 32 | 3.82 | 57 | IH65-40-200 | 50 | 6.55 | 52 | IH65-40-250 | 80 | 11.84 | 46 | IH65-40-315 | 125 | 21.8 | 39 | IH80-65-125 | 50 | 20 | 2900 | 3.95 | 69 | 2.4 | IH80-65-160 | 32 | 6.5 | 67 | IH80-50-200 | 50 | 10.8 | 63 | IH80-50-250 | 80 | 19.11 | 57 | IH80-50-315 | 125 | 36.21 | 47 | IH100-80-125 | 100 | 20 | 2900 | 7.074 | 77 | 3.2 | IH100-80-160 | 32 | 11.9 | 73 | IH100-65-200 | 50 | 18.9 | 72 | IH100-65-250 | 80 | 32 | 68 | IH100-65-315 | 125 | 54.9 | 62 | IH125-100-200 | 200 | 50 | 2900 | 35.4 | 77 | 4.5 | IH125-100-250 | 80 | 58.1 | 75 | IH125-100-315 | 125 | 97.26 | 70 |
|
|
|
